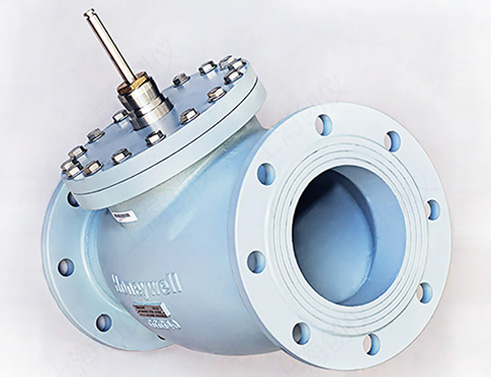

法蘭連接線性閥門 V5GV2W050F -E
V5GV2W線性調節閥可與ML7420,ML7421,ML8824A線性閥門執行器相連,用于空調系統,同時可用V5GV2W100F-E,V5GV2W125F-E ,V5GV2W150F-E分別替代 ,V5088A1005-E,V5088A1013-E,V5088A1021-E閥門.
案例介紹
V5GV2W050F -E HONEYWELL系列法蘭連接線性閥門 現貨供應
產品特點
1. 壓力平衡式閥芯
2. 低泄漏率
3. 閥座硬密封延長使用壽命
4. 閥桿精確定位，確保溫度控制
5. 無需連桿，可與ML7420,ML7421,ML8824系列執行器直接安裝
1. 壓力平衡式閥芯
2. 低泄漏率
3. 閥座硬密封延長使用壽命
4. 閥桿精確定位，確保溫度控制
5. 無需連桿，可與ML7420,ML7421,ML8824系列執行器直接安裝
閥門執行器關斷壓差（kPa）
ML7420A / ML8824A0620 20mm 1000 1000 1000
ML7421A / ML8824A1820 20mm 1600 1600 1600
ML7421B / ML8824A1840 40mm
ML7420A / ML8824A0620 20mm 1000 1000 1000
ML7421A / ML8824A1820 20mm 1600 1600 1600
ML7421B / ML8824A1840 40mm
V5GV2W050F-E
V5GV2W065F-E
V5GV2W080F-E
V5GV2W100F-E
V5GV2W125F-E
V5GV2W150F-E
V5GV2W065F-E
V5GV2W080F-E
V5GV2W100F-E
V5GV2W125F-E
V5GV2W150F-E
V5GV3W050F-E
V5GV3W065F-E
V5GV3W080F-E
V5GV3W100F-E
V5GV3W125F-E
V5GV3W150F-E
V5GV3W065F-E
V5GV3W080F-E
V5GV3W100F-E
V5GV3W125F-E
V5GV3W150F-E
材質及結構
序號 名稱 材質
- 閥桿 不銹鋼
- 密封填料 聚四氟乙烯+不銹鋼彈簧
- O形圈 氟橡膠
- 閥蓋 球墨鑄鐵QT450-10
- 閥體 球墨鑄鐵QT450-10
- 閥芯 不銹鋼
- 閥座 不銹鋼
序號 名稱 材質
- 閥桿 不銹鋼
- 密封填料 聚四氟乙烯+不銹鋼彈簧
- O形圈 氟橡膠
- 閥蓋 球墨鑄鐵QT450-10
- 閥體 球墨鑄鐵QT450-10
- 閥芯 不銹鋼
- 閥座 不銹鋼
技術參數
動作方向 閥桿向下關閉
公稱壓力 PN16
流量特性 等百分比
可調比 50:1
泄漏率 ≤0.02% of Kvs
額定行程 20mm（DN50...80）
40mm（DN100...150）
連接方式 法蘭連接（ISO 7005-2）
介質 冷熱水
介質溫度 -15…+130°C
動作方向 閥桿向下關閉
公稱壓力 PN16
流量特性 等百分比
可調比 50:1
泄漏率 ≤0.02% of Kvs
額定行程 20mm（DN50...80）
40mm（DN100...150）
連接方式 法蘭連接（ISO 7005-2）
介質 冷熱水
介質溫度 -15…+130°C
安裝要求
1. 介質水必須符合VDI2035要求
2. 閥桿位置不得低于水平面
3. 流體流向應與閥體流向箭頭方向一致
4. 強烈推薦閥前安裝過濾器
1. 介質水必須符合VDI2035要求
2. 閥桿位置不得低于水平面
3. 流體流向應與閥體流向箭頭方向一致
4. 強烈推薦閥前安裝過濾器
