露點溫濕度傳感器22DTH-13M

風管溫濕度傳感器:有源溫濕度傳感器(0~10V)可用于風管內氣體的相對濕度或者絕/對濕度以及溫度的測量.除了濕度,還可以選擇焓值或是露點溫度輸出信號.

咨詢熱線:021-34170098

立即咨詢

產品介紹
搏力謀 BELIMO 風管露點溫濕度傳感器22DTH-13M

濕度有源 輸出信號

溫度無源 輸出信號 22DTH-11M

型號:22DTH-11MM NTC10k Pre (10k3)

電氣參數

供電電源:DC 15...24 V, ±10%, 0.4 W

供電電源:AC 24 V, ±10%, 0.8 VA 電氣接線 可拆卸彈簧加載端子排,max大2.5 mm2 線纜連接 6...10mm PG11電纜戈蘭頭, 帶6...8mm 防拉扣

功能參數

傳感器技術: 高分子電容傳感器帶不銹鋼絲網過濾器 多量程 是

輸出有源信號: DC 0...5/10 V輸出(通過跳線可調節) min 小負載10 k?6?8

介質: 空氣

測量數據 測量值

溫度 相對濕度

濕度測量范圍: 0...1OO%相對濕度,無結露

溫度測量范圍 設置     范圍 [°C] 范圍 [°F] 工廠設置 S0      -40...60°C   -40...160 °F

絕/對濕度測量范圍 轉換器部分可調: 0...50 g/m3 (默認設置) 0...80 g/m3 焓值測量范圍 0...85 kJ/kg

露點溫度測量范圍 轉換器部分可調: 40...140 °C (默認設置) -20...80 °C 濕度測量精度 ±2%(10...90% rH之間,在 21 °C)

溫度測量精度 ±0.5 °C @ 25 °C 氣流工況 max大12 m/s

溫度有源 輸出信號
S1     -15...35°C      0...100 °F S2         0...50°C    40...140 °F S3      -20...80°C     0...200 °F  DC
風管溫濕度傳感器:
有源溫濕度傳感器(0~10V)可用于風管內氣體的相對濕度或者絕/對濕度以及溫度的測量.除了濕度,還可以選擇焓值或是露點溫度輸出信號.
防護等級:NEMA 4X / IP65
型號:
22DTH-11M
22DTH-11MM
溫度有源,輸出信號
DC 0...5 V
DC 0...10 V
DC 0...5 V
DC 0...10 V
濕度有源,輸出信號
DC 0...5 V
DC 0...10 V
DC 0...5 V
DC 0...10 V
溫度無源,輸出信號
NTC10k Pre (10k3)
技術參數:
電氣參數供電電源 DC: 15...24 V, ±10%, 0.4 W
供電電源: AC 24 V, ±10%, 0.8 VA
電氣接線:可拆卸彈簧加載端子排,max大2.5 mm2
線纜連接:?6...10mm PG11電纜戈蘭頭, 帶?6...8mm 防拉扣
功能參數:
傳感器技術:高分子電容傳感器帶不銹鋼絲網過濾器
多量程:是
輸出有源信號:DC 0...5/10 V輸出(通過跳線可調節),MIN 小負載10 kΩ
介質:空氣
測量數據:
測量值:
溫度
相對濕度
絕/對濕度
焓值
露點溫度
濕度測量范圍:0...1OO%相對濕度,無結露
溫度測量范:
設置 范圍 [°C]  范圍 [°F]   工廠設置
S0 -40...60°C -40...160 °F
S1 -15...35°C 0...100 °F
S2 0...50°C 40...140 °F
S3 -20...80°C 0...200 °F
絕/對濕度測量范:
轉換器部分可調:
1 0...50 g/m3 (默認設置)
2 0...80 g/m3
焓值測量范圍:0...85 kJ/kg
露點溫度測量范圍:
轉換器部分可調:
1  40...140 °C (默認設置)
2 -20...80 °C
濕度測量精度:±2%(10...90% rH之間,在 21 °C)
溫度測量精度:±0.5 °C @ 25 °C NTC10k3 (Precon): ±0.2 °C @ 25 °C
氣流工況:MAX 大12 m/s
材質線纜接頭:PA6, 黑色
外殼:
頂蓋: 聚碳酸酯,NCS S0580-Y6OR(搏力謀橙)
底座: 聚碳酸酯,NCS S0580-Y6OR(搏力謀橙)
密封: NBR70,黑色
安全提示
環境溫度:-20...50 °C [-5...122 °F]
氣流工況:MAX 大12 m/s
IEC/EN防護等級:防觸電保護等級:III (安全低壓)
NEMA/UL 防護等級:UL Class 2
EU聯合:CE Marking
IEC/EN認證:IEC/EN 60730-1 和 IEC/EN 60730-2-13
UL認證:申請中
IEC/EN防護等級:IP65
NEMA/UL 防護等級:NEMA 4X
質量標準I:SO 9001
備注:
耗散功率自熱的補償:
帶有電子元件的溫度傳感器會產生耗散功率,影響環境空氣溫度的測量.有源溫度傳感器的耗散隨著工作電壓的上升而呈線性增加.測量溫度時應考慮耗散功率,通常在固定工作電壓(±0.2V)的情況下,會通過添加或減少固定偏移值來補償.由于Belimo傳感器采用多種工作電壓,出于產品工程的需求,一般只能考慮一種工作電壓.0...10V/4...20mA的傳感器在工作電壓為DC24V時進行了標準設置,這意味著在該電壓下,輸出信號的預期測量誤差將MIN小.對于其他工作電壓,偏移誤差將由于傳感器電子設備的功率損耗的變化而增加,可以通過微調傳感器線路板上的電位器來直接重新校準傳感器.
濕度傳感器使用注意事項:
注意!禁止觸摸傳感器的濕敏元件,否則將失去保修資格.
濕度傳感器建議在常規使用環境下,每年進行一次校準工作,以保證設備規定的精度.如果濕度傳感器長期處于高溫、高濕、或含有腐蝕性氣體(例如氯氣,臭氧,氨氣等)的環境下,校準工作的時間間隔會比常規環境下縮短.因為使用環境的原因而造成的傳感器失效或是需要重新校準,不適用于常規保修政策.
有關室內空氣質量/CO2 傳感器的信息:
注意!禁止觸摸傳感器的濕敏元件,否則將失去保修資格.
濕度傳感器建議在常規使用環境下,每年進行一次校準工作,以保證設備規定的精度.如果濕度傳感器長期處于高溫、高濕、或含有腐蝕性氣體(例如氯氣,臭氧,氨氣等)的環境下,校準工作的時間間隔會比常規環境下縮短.因為使用環境的原因而造成的傳感器失效或是需要重新校準,不適用于常規保修政策.
可選附件:
描述: 風管濕度和CO2傳感器的安裝法蘭
型號: A-22D-A35
包裝內容:連接法蘭

本系列風管露點溫濕度傳感器型號:

22DTH-11M  FTK+ 140 VV inkl. MF20 (TPO)
22DTH-13M  FTK+ 140 AA inkl. MF20 (TPO) OEM
22DTH-11MM  FTK+ 140 VVS NTC10k Precon inkl. MF20 (TPO)
22DTH-15M  FTK+ 140 RS485 Modbus inkl. MF20 (TPO)

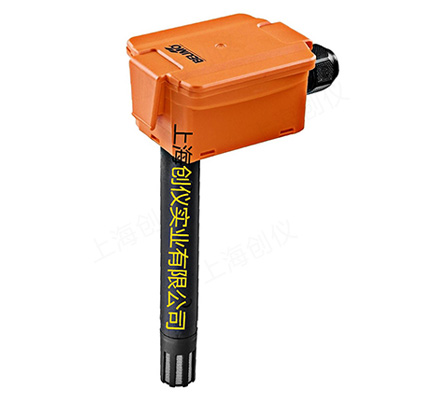

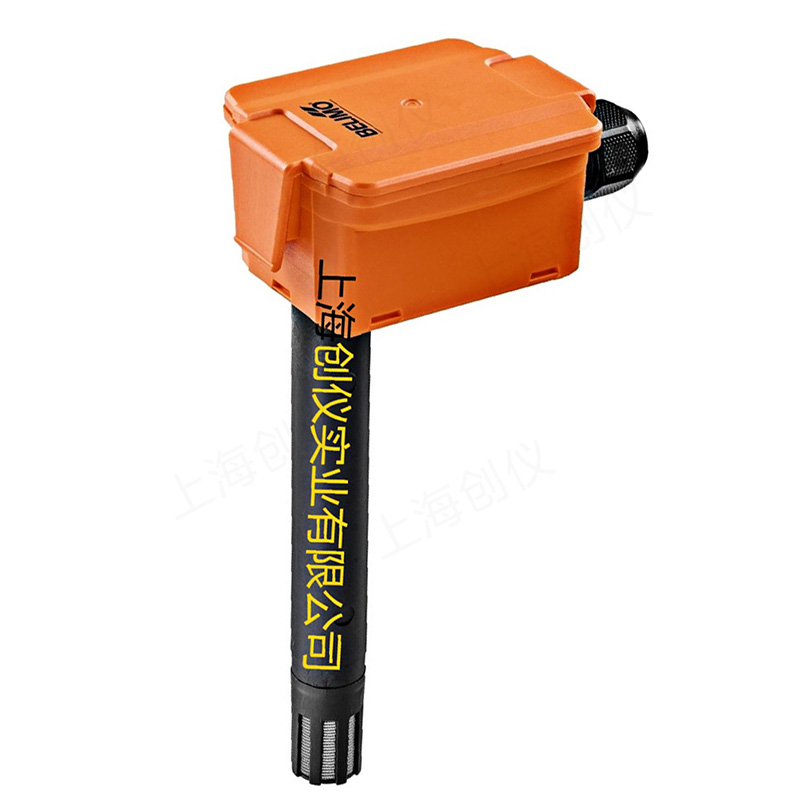

產品展示
