V5011S2S015 V5011S2S020 V5011S2系列二通螺紋連接座閥
V5011S2W系列二通螺紋連接座閥可與ML74/ML64/ML88系列閥門執行器相連,常應用于暖通空調系統的冷熱水控制.V5011S2S系列二通螺紋連接座閥可與ML88系列閥門執行器連接,常應用于蒸汽加濕控制.
咨詢熱線：021-34170098
產品介紹

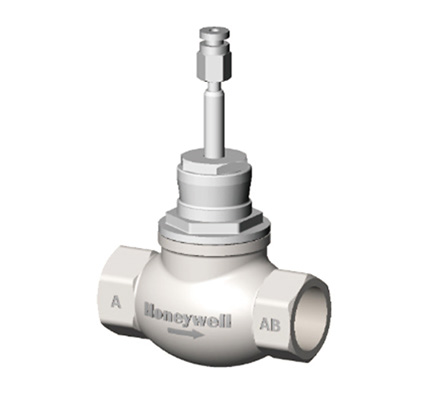

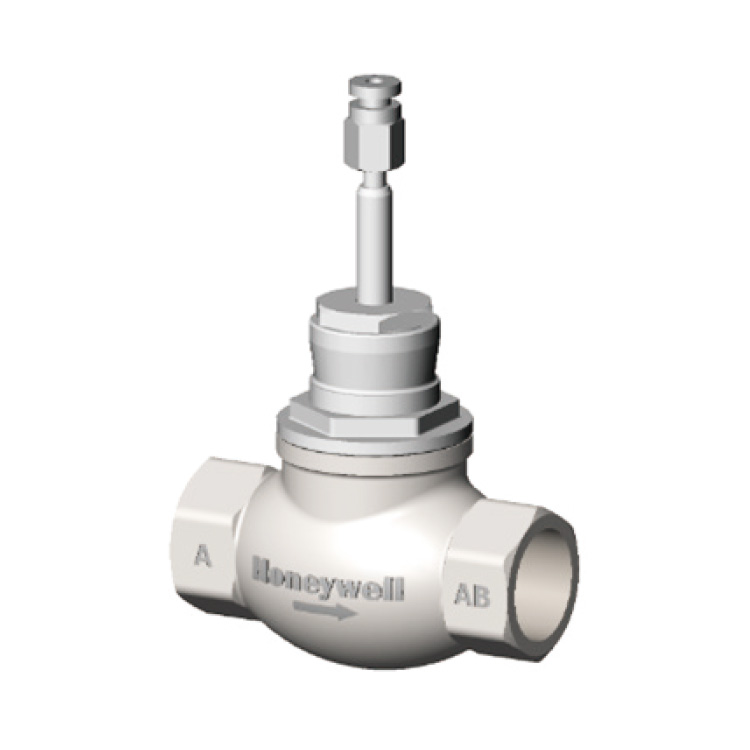

V5011S2系列二通螺紋連接座閥
產品概述
V5011S2W系列二通螺紋連接座閥可與ML74/ML64/ML88系列閥門執行器相連，常應用于暖通空調系統的冷熱水控制。
V5011S2S系列二通螺紋連接座閥可與ML88系列閥門執行器連接，常應用于蒸汽加濕控制。
- 低泄漏率
- 使用壽命長
- 閥桿精確定位，確保溫度控制
- 無需配件，可與執行器快速安裝
技術參數
規格
公稱壓力 PN20
口徑 DN15 – DN50
流量特性 等百分比
泄漏率 ≤0.01% of Kvs
可調比 50:1
適用介質 冷熱水，飽和蒸汽
介質溫度 水：-25~130℃
蒸汽：-25~180℃
額定行程
DN15-DN20：10mm
DN25：15mm
DN32-DN50：20mm
材質
閥體：不銹鋼
閥桿：不銹鋼
閥芯：不銹鋼
連接方式 螺紋（ISO7-1）
動作方向 閥桿向下關閉
安裝要求
- 介質水必須符合 GB/T 29044-2012
采暖空調系統水質要求。
- 閥桿位置不得低于水平面。
- 流體流向應與閥體流向箭頭方向一致。
- 強烈推薦閥前安裝過濾器。
訂貨信息和技術參數
閥門規格 執行器關斷壓差（kPa）
型號 口徑 介質 Kvs(m3/h) 600N 1800N
V5011S2W015 DN15 水 4 1100 (ML6420A3007-E 1600 (ML7421A8035-E ML8824A1820)
ML7420A8088-E
ML8824A0620
ML7425A8018-E)
V5011S2S015 DN15 蒸汽 4 1100 (ML8824A0620) 1600 (ML8824A1820)
V5011S2W020 DN20 水 6.3 1100 (ML6420A3007-E 1600 (ML7421A8035-E ML8824A1820)
ML7420A8088-E
ML8824A0620
ML7425A8018-E)
V5011S2S020 DN20 蒸汽 6.3 1100 (ML8824A0620) 1600 (ML8824A1820)
V5011S2W025 DN25 水 10 780 (ML6420A3007-E 1600 (ML7421A8035-E ML8824A1820)
ML7420A8088-E
ML8824A0620
ML7425A8018-E)
V5011S2S025 DN25 蒸汽 10 780 (ML8824A0620) 1600 (ML8824A1820)
V5011S2W032 DN32 水 16 500 (ML6420A3007-E 1600 (ML8824A1820)
ML7420A8088-E
ML8824A0620
ML7425A8018-E)
V5011S2S032 DN32 蒸汽 16 500 (ML8824A0620) 1600 (ML8824A1820)
V5011S2W040 DN40 水 25 300 (ML8824A0620) 950 (ML8824A1820)
V5011S2S040 DN40 蒸汽 25 300 (ML8824A0620) 950 (ML8824A1820)
V5011S2W050 DN50 水 40 200 (ML8824A0620) 630 (ML8824A1820)
V5011S2S050 DN50 蒸汽 40 200 (ML8824A0620) 630 (ML8824A1820)
注：V5011S2S 蒸汽閥需配置 ML88 執行器 ( 無需高溫組件 )
尺寸 (mm)
閥門口徑 A B Y1 閥門關閉 重量 kg
DN15 83 139.5 87 0.59
DN20 83 144 87 0.63
DN25 103 160 87 1.03
DN32 120 168.5 87 1.32
DN40 130 177 87 1.75
DN50 150 195.5 87 2.43
